Sub Chapter 2.8 : Clippers

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Dasar Teori

3. Alat dan Bahan

4. Percobaan

5. Video

6. Example

7. Problem

8. Pilihan ganda

9. Download file

 1. Tujuan [kembali]

• Dapat mengetahui dan memahami apa itu rangkaian pemotong sinyal (clippers)
• Dapat mengetahui dan memahami tipe-tipe rangkaian pemotong sinyal (clippers)
• Dapat mengetahui dan memahami cara kerja serta melakukan simulasi dari rangkaian pemotong sinyal (clippers)

 2. Alat dan Bahan [kembali]

    A. Alat

    1. Function Generator

        Function Generator adalah alat uji yang berfungsi untuk membangkitkan berbagai macam bentuk gelombang

    2. Oscilloscope

        Oscilloscope adalah alat ukur yang berfungsi untuk memproyeksikan

        bentuk sinyal listrik agar dapat dilihat dan dipelajari

    3. VSINE

        VSINE berfungsi sebagai sumber tegangan AC.

    B. Bahan

    1. Dioda

        adalah komponen  yang terdiri dari dua kutub yang berfungsi menyearahkan arus listrik.



    2. Resistor

        Resistor adalah komponen yang bersifat menghambat arus listrik



    3. Ground

      Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal listrik dalam rangkaian elektronika.

    4. Baterai

        Baterai berfungsi sebagai sumber tegangan DC.

3. Dasar Teori [kembali]

Clippers adalah jaringan yang menggunakan dioda untuk memotong sebagian dari sinyal input tanpa mendistorsi (mengganggu)  bagian dari bentuk gelombang yang diterapkan. ada dua kategori clippers : seri dan paralel.

a. seri

    Rangkaian dan bentuk gelombang input Vi dan output VO seperti gambar 2.68. Pada saat tegangan input Vi bertegangan setengah gelombang positif maka arus dari Vi mengalir ke dioda D1, terus ke tahanan R dan kembali ke Vi, sehingga tegangan setengah gelombang positif terbentuk di tahanan R. Dan sebaliknya pada saat tegangan input bertegangan setengah gelombang negatif maka dioda D1 tidak aktif sehingga tegangan di VO = VR = 0 Volt.

Gambar 2.68 Clipper seri

b. Seri dengan DC

    Penambahan pasokan DC ke jaringan seperti pada gambar 2.69 dapat dikatakan sebagai sebagai efek pada analisis konfigurasi seri clipper. responsnya tidak begitu jelas karena suplai dc dapat bekerja melawan tegangan sumber,dan suplai dc dapat di kaki antara suplai dan output.

Gambar 2.69 Clipper seri dengan DC

c. Paralel

    Adapun rangkaian dan bentuk gelombang input Vi dan output VO seperti gambar 2.82. Pada saat tegangan input Vi bertegangan setengah gelombang positif maka arus dari Vi mengalir ke tahanan R, terus ke dioda D1 dan kembali ke Vi, sehingga tegangan VO = VD = 0,7 Volt. Dan sebaliknya pada saat tegangan input bertegangan setengah gelombang negatif maka dioda D1 tidak aktif sehingga tegangan di VO = Vi.

Gambar 2.82 Clipper paralel

d. Clipper Paralel dengan DC



4. Percobaan [kembali]

A. Prosedur Percobaan

Step 1    : Buka Aplikasi Proteus

Step 2    : Susun dan siapkan komponen

Step 3    : Rangkai komponen

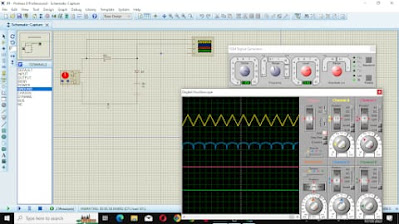

Step 4    : Mulai simulasi pada proteus

Step 5    : Amati rangkaian yang dibuat

B. Rangkaian simulasi

Foto Rangkaian

a. Seri

b. Seri dengan DC

c. Paralel

d. Paralel dengan DC

C. Prinsip Kerja

a. Seri

Rangkaian dan bentuk gelombang input V_i dan output V0 seperti gambar 2.68. Pada saat tegangan input V_i bertegangan setengah gelombang positif maka arus dari Vi mengalir ke dioda D1, terus ke tahanan R dan kembali ke V_i, sehingga tegangan setengah gelombang positif terbentuk di tahanan R. Dan sebaliknya pada saat tegangan input bertegangan setengah gelombang negatif maka dioda D1 tidak aktif sehingga tegangan di V0 = V_R = 0 Volt.

b. Paralel

Adapun rangkaian dan bentuk gelombang input V_i dan output V0 seperti gambar 2.82. Pada saat tegangan input V_i bertegangan setengah gelombang positif maka arus dari V_i mengalir ke tahanan R, terus ke dioda D₁ dan kembali ke V_i, sehingga tegangan V0 = V_D = 0,7 Volt. Dan sebaliknya pada saat tegangan input bertegangan setengah gelombang negatif maka dioda D₁ tidak aktif sehingga tegangan di V0 = V_i.

5. Video [kembali]

a. Clippers seri

b. Clippers seri dengan dc

c. Clippers paralel

d. Clippers paralel dengan dc

6. Example [kembali]

1). Temukan tegangan keluaran untuk jaringan yang diperiksa pada Contoh 2.18 jika sinyal yang diterapkan adalah gelombang persegi dari Gambar 2.77.

Untuk vi = 20 V (0 S T>2) jaringan pada Gambar 2.78 menghasilkan. Dioda ada di

hubung singkat, dan vo = 20 V + 5 V = 25 V. Untuk vi = -10 V jaringan dari Gambar 2.79 menghasilkan, menempatkan dioda dalam keadaan "mati", dan vo = iRR = (0)R = 0 V. Hasilnya

tegangan keluaran tampak pada Gambar 2.80 .

2). Tentukan vo untuk jaringan pada Gambar 2.82

Langkah 1: Dalam contoh ini, keluaran ditentukan pada kombinasi rangkaian suplai 4-V dan dioda, bukan pada resistor R.

Langkah 2: Polaritas suplai dc dan arah dioda sangat menunjukkan bahwa CLIPPERS 83

dioda akan berada dalam keadaan "aktif" untuk sebagian besar wilayah negatif input

sinyal. Faktanya, menarik untuk dicatat bahwa karena output langsung melintasi kombinasi seri, ketika dioda dalam keadaan hubung singkat, tegangan output akan langsung

melintasi catu 4-V dc, mensyaratkan bahwa output ditetapkan pada 4 V. Dengan kata lain, kapan

dioda pada output akan menjadi 4 V. Selain itu, ketika dioda adalah rangkaian terbuka,

arus melalui jaringan seri akan menjadi 0 mA dan penurunan tegangan melintasi resistor

akan menjadi 0 V. Itu akan menghasilkan v

o = vi setiap kali dioda mati.

Langkah 3: Level transisi dari tegangan input dapat ditemukan dari Gambar 2.83 dengan mensubstitusi ekuivalen hubung singkat dan mengingat arus dioda adalah 0 mA pada saat

transisi. Hasilnya adalah perubahan keadaan ketika

vi = 4 V

Langkah 4: Pada Gambar 2.84 tingkat transisi digambar dengan vo = 4 V ketika dioda

pada. Untuk vi Ú 4 V, vo = 4 V, dan bentuk gelombang hanya diulang pada plot keluaran.

3). Ulangi Contoh 2.20 menggunakan dioda silikon dengan VK = 0,7 V

Tegangan transisi pertama-tama dapat ditentukan dengan menerapkan kondisi id 0 A

pada vd VD 0,7 V dan memperoleh jaringan Gambar 2.85. Menerapkan tegangan Kirchhoff

hukum di sekitar loop keluaran searah jarum jam, kami menemukan itu

vi + VK - V = 0

dan vi = V - VK = 4 V - 0,7 V = 3,3 V

Untuk tegangan input lebih besar dari 3,3 V, dioda akan menjadi rangkaian terbuka dan vo = vi. Untuk

tegangan input kurang dari 3,3 V, dioda akan dalam keadaan "on" dan jaringan Gambar 2.86

hasil, dimana

ay

o = 4 V - 0,7 V = 3,3 V

Bentuk gelombang keluaran yang dihasilkan tampak pada Gambar 2.87. Perhatikan bahwa satu-satunya efek VK adalah

turunkan level transisi ke 3,3 dari 4 V.

7. Problem [kembali]

1). Tentukan v o untuk setiap jaringan pada Gambar 2.176 untuk input yang ditampilkan.

2). Tentukan v o untuk setiap jaringan pada Gambar 2.177 untuk input yang ditampilkan.

3). Tentukan v o untuk setiap jaringan pada Gambar 2.178 untuk input yang ditampilkan.

8. Pilihan Ganda [kembali]

1). ada berapa macam bentuk rangkaian clippers secara umum...

a. 2        b. 3        c. 4        d. 5

2). berikut bahan bahan untuk membuat rangkaian clippers kecuali...

a. resistor        b. dioda        c. ground        d. osiloskop

3). clippers artinya...

a. pemotong sinyal        b. catu daya         c. arus kuat        d. bahan rangkaian

9. Download File [kembali]

A. Download Proteus

1.Clippers 2.68 [link]

2.Clippes  2.69  [link]

3.Clippers 2.70 [link]

4.Clippers 2.72 [link]

5.Clippers 2.74 [link]

6.Clippers 2.75 [link]

7.Clippers 2.78 [link]

8.Clippers 2.79 [link]

9.Clippers 2.81 [link]

10.Clippers [link]

11.Clippers 2.82 [link]

12.Clippers 2.83 [link]

13.Clippers 2.85 [link]

14.Clippers 2.86 [link]

B. Download video

Clippers seri[link]

Clippers seri dengan dc [link]

Clippers paralel [link]

Clippers paralel dengan dc [link]
