SMART TROLI SHOPPING

1. Tujuan [Kembali]

• Mempelajari rangkaian dari aplikasi Aritmatik, Flip-Flop dan Decoder
• Mampu mensimulasikan rangkaian "Kontrol Kumbung Untuk Jamur Tiram" menggunakan software Proteus
• Mampu menjelaskan prinsip kerja rangkaian dari "Kontrol Kumbung Untuk Jamur Tiram"

2. Alat dan Bahan [Kembali]

     A. Alat

          1. Voltmeter

             2. Baterai

  3. Power Supply



4. DC Voltmeter



     B. Bahan

          1. Resistor

          2. Transistor NPN

                 3. Dioda


          4. Relay


          5. LED



          6. Motor



          7. OP-AMP LM358





          8. OP-AMP LM741



          9. Buzzer



          10. 7-segment Common Anoda dan Katoda



          11. Gerbang NOT

          12. JK Flip-Flop (IC 74LS112)


          13. Gerbang AND

          14. Potensiometer



          15. IC 74157

          16. IC 74157



                17. IC 7483



           18. PIR Sensor

                   19. Touch Sensor




          20. Infrared Sensor



           21. Sensor Humidity





           22. Sensor LM358





           23. OP-AMP LM1458



           24. IC 4511



        25. IC7482







  26. IC74LS48







     27. Potensiometer





    28. Gerbang XOR



29. Inverter (Not)





30. Switch/Button



 31. Ground



3. Dasar Teori [Kembali]

a. Resistor

Resistor merupakan komponen elektronika dasar yang digunakan untuk membatasi jumlah arus yang mengalir dalam satu rangkaian.Sesuai dengan namanya, resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Resistor memiliki simbol seperti gambar dibawah ini :

Simbol Resistor

Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :

Dimana V adalah tegangan,  I adalah kuat arus, dan R adalah Hambatan.

Di dalam resistor, terdapat ketentuan untuk membaca nilai resistor yang diwakili dengan kode warna dengan ketentuan di bawah ini :

Sebagian besar resistor yang kita lihat memiliki empat pita berwarna . Oleh karena itu ada cara membacanya seperti ketentuan dibawah ini :

1. Dua pita pertama dan kedua menentukan nilai dari resistansi

2. Pita ketiga menentukan faktor pengali, yang akan memberikan nilai resistansi.

3. Dan terakhir, pita keempat menentukan nilai toleransi.

Rumus Resistor:

Seri : R_total = R₁ + R₂ + R₃ + ….. + R_n

Dimana :
Rtotal = Total Nilai Resistor
R₁ = Resistor ke-1
R₂ = Resistor ke-2
R₃ = Resistor ke-3
R_n = Resistor ke-n

Paralel: 1/R_total = 1/R₁ + 1/R₂ + 1/R₃ + ….. + 1/R_n

Dimana :
R_total = Total Nilai Resistor
R₁ = Resistor ke-1
R₂ = Resistor ke-2
R₃ = Resistor ke-3
R_n = Resistor ke-n

b. Transistor NPN

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. Kapasitor NPN memiliki simbol seperti gambar di bawah ini:

Simbol Transistor NPN BC547

Terdapat rumus rumus dalam mencari transistor seperti rumus di bawah ini:

Rumus dari Transitor adalah :

h_FE = iC/iB

dimana, iC = perubahan arus kolektor

iB = perubahan arus basis

h_FE = arus yang dicapai

Rumus dari Transitor adalah :

Karakteristik Input

Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.

Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.

 Pemberian bias

        Ada beberapa macam rangkaian pemberian bias, yaitu:

 1. Fixed bias yaitu, arus bias IB didapat dari VCC yang dihubungkan ke kaki B melewati tahanan R seperti gambar 58. Karakteristik Output.

2.Self Bias adalah arus input didapatkan dari pemberian tegangan input VBB seperti gambar 60.

Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.

Gelombang I/O Transistor



c. Dioda

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.Dioda memiliki simbol sebagai berikut :

Gambar Simbol Dioda

Cara Kerja Dioda

Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).

A. Kondisi tanpa tegangan

Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda.

B. Kondisi tegangan positif (Forward-bias)

Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup.

C. Kondisi tegangan negatif (Reverse-bias)

Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.

3. Rumus

d. Relay

Relay merupakan komponen elektronika berupa saklar atau switch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.

e. LED

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

    Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya.  Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

Simbol dan Bentuk LED (Light Emitting Diode)

Cara Kerja LED (Light Emitting Diode)

Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya

f. Motor DC

Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), ArmatureWinding (Kumparan Jangkar), Commutator (Komutator)dan Brushes (kuas/sikat arang).

    Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti

Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

g. IC OP-AMP

Simbol





Berfungsi sebagai penguat atau pembanding tegangan input dengan output.





Karakteristik IC OpAmp

• Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
• Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
• Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
• Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
• Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
• Karakteristik tidak berubah dengan suhu



Karakteristik IC OpAmp

• Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
• Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
• Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
• Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
• Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
• Karakteristik tidak berubah dengan suhu


Inverting Amplifier

 Rumus:

NonInverting

 Rumus:

Komparator

Rumus:

Adder

Rumus:

Bentuk Gelombang

h. 7-segment

Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

    Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

    Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.

Tabel Pengaktifan Seven Segment Display

i. Gerbang NOT

Gerbang logika NOT adalah gerbang logika yang bisa melakukan operasi peniadaan logika atau pembalik keadaan logika. Karena hal itulah, maka gerbang logika ini dinamakan gerbang logika NOT. Gerbang logika NOT juga dikenal sebagai rangkaian inverter. Gerbang logika NOT bisa ditemukan pada komponen listrik IC 7404.

j. JK Flip-Flop (IC 74LS112)

JK flip-flop adalah perangkat memori bit tunggal dua status sekuensial yang dinamai menurut penemunya oleh Jack Kil. Secara umum memiliki satu pin input clock (CLK), dua pin input data (J dan K), dan dua pin output (Q dan Q̅) seperti yang ditunjukkan pada Gambar 1. JK flip-flop dapat dipicu pada tepi depan dari jam atau di tepi belakangnya dan karenanya dapat dipicu oleh sisi positif atau negatif, masing-masing.

k. Buzzer

Pada dasarnya, prinsip kerja dari buzzer elektronika hampir sama dengan loud speaker dimana buzzer juga terdiri dari kumparan yang terpasang secara diafragma. Ketika kumparan tersebut dialiri listrik maka akan menjadi elektromagnet sehingga mengakibatkan kumparan tertarik ke dalam ataupun ke luar tergantung dari arah arus dan polaritas magnetnya. Karena kumparan dipasang secara diafragma maka setiap kumparan akan menggerakkan diafragma tersebut secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara.

Namun dibandingkan dengan loud speaker, buzzer elektronika relatif lebih mudah untuk digerakkan. Sebagai contoh, buzzer elektronika dapat langsung diberikan tegangan listrik dengan taraf tertentu untuk dapat menghasilkan suara. Hal ini tentu berbeda dengan loud speaker yang memerlukan rangkaian penguat khusus untuk menggerakkan speaker agar menghasilkan suara yang dapat didengar oleh manusia.

l. Gerbang XOR

 Gerbang OR ini akan menghasilkan output 1 jika semua atau salah satu input merupakan bilangan biner 1. Sedangkan output akan menghasilkan 0 jika semua inputnya adalah bilangan biner 0.

j. Potensiometer

Potensiometer adalah resistor tiga terminal dengan sambungan geser yang membentuk pembagi tegangan dapat disetel. Jika hanya dua terminal yang digunakan, potensiometer berperan sebagai resistor variabel atau Rheostat

k. IC 7447

Merupakan IC TTL  Decoder BCD to 7 Segment. IC ini berfungsi untuk mengubah kode bilangan biner BCD (Binary Coded Decimal) menjadi data tampilan untuk penampil/display 7 segment  yang bekerja pada tegangan TTL (+5 volt DC).

• Jalur input data BCD, pin input ini terdiri dari 4 line input yang mewakili 4 bit data BCD dengan sebutan jalur input A, B, C dan D.
• Jalur ouput 7 segmen, pin output ini berfungsi untuk  mendistribusikan data pengkodean ke penampil 7 segmen. Pin output dekoder BCD ke 7 segmen ini ada 7 pin yang masing-masing diberi nama a, b, c, d, e, f dan g.
• Jalur LT (Lamp Test) yang berfunsi untuk menyalakan semua led pada penampil 7 segmen, jalur LT akan aktif pad saat diberikan logika LOW pad jalut LT tersebut.
• Jalur RBI (Riple Blanking Input) yang berfungsi untuk menahan sinyal input (disable input), jalur RBI akan aktif bila diberikan logika LOW.
• Jalur RBO (Riple blanking Output) yang berfungsi untuk menahan data output ke penampil 7 segmen (disable output), jalur RBO ini akan aktif pada sat diberikan logika LOW

Dalam aplikasi decoder, ketiga jalur kontorl (LT, RBI dan RBO) harus diberikan logika HIGH dengan tujuan data input BCD dapat masuk dan penampil 7 segmen dapat menerima data tampilan sesuai data BCD yang diberikan pada jalur input.

IC 7447 biasanya dipasangkan dengan 7 segment common anode. Hal ini dikarenakan output untuk IC 7447 berlogika low.

l. IC 7483

IC 7483 memiliki input dan output yang sama dengan rangkaian Full Adder IC 7483, hanya saja input A ditambahkan gerbang Ex-Ordengan nilai Carry inputnya (C0), fungsi rangkaiannya pun berbeda. Fungsi dari rangkaian ini adalah sebagai penjumlah dan pengurang, hal ini ditentukan dari inputC0. Ketika input C0 diberi logik 0 maka fungsi darirangkaian ini adalah sebagai penjumlah (Adder), sedangkan ketika input C0 diberi logik 1 maka fungsi dari rangkaian ini adalah sebagai pengurang (Subtractor).

m. Touch Sensor

Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor).

Grafik Respon :

n. Thermal Sensor

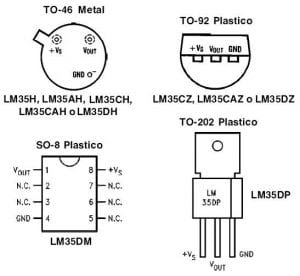

Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. Sensor Suhu LM35 yang dipakai dalam penelitian ini berupa komponen elektronika elektronika yang diproduksi oleh National Semiconductor. LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sensor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian kendali khusus serta tidak memerlukan penyetelan lanjutan.



Berikut ini adalah karakteristik dari sensor LM35:

Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.

Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 ºC

 Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.

 Bekerja pada tegangan 4 sampai 30 volt.

 Memiliki arus rendah yaitu kurang dari 60 µA.

 Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.

 Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA.

 Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.



Sensor suhu ini terkalibrasi dalam satuan celcius dan mampu membaca nilai suhu dari 0˚C100˚C dan memiliki paraeter bahwa setiap kenaikan 1˚C tegangan keluaran naik sebesar 10mV dengan batas maksimal keluaran sensor adalah 1,5V pada suhu 150˚C. Pada perancangan menggunakan mikrokontroler ATmega8535, ADC yang digunakan adalah 10 bit, artinya data yang dihasilkan dari konversi adalah 0-1023. Untuk mengeluarkan output ADC dari mikrokontroler menggnakan rumus sebagai berikut : Hasil konversi ADC = (Vin*1024)/Vref Hasil output sensor kemudian akan diolah oleh mikrokontroler ATmega8535 yang kemudian nilainya akan ditampilkan pada layar lcd. Pada perancangan kakikakinya, kaki 1 terhubung power (0-5V), pin 2 sebagai output sensor yang akan terhubung dengan mikrokontroller ATmega8535, sedangkan pin 3 terhubung dengan ground.



Grafik Respon :

o. Sound Sensor

Sensor suara merupakan module sensor yang mensensing besaran suara untuk diubah menjadi besaran listrik yang akan dioleh mikrokontroler. Module ini bekerja berdasarkan prinsip kekuatan gelombang suara yang masuk. Dimana gelombang suara tersebut mengenai membran sensor, yang berefek pada bergetarnya membran sensor. Dan pada membran tersebut terdapat kumparan kecil yang dapat menghasilkan besaran listrik.

Kecepatan bergeraknya membran tersebut juga akan menentukan besar kecilnya daya listrik yang akan dihasilkan. Komponen utama untuk sensor ini yaitu condeser mic sebagai penerima besar kecilnya suara yang masuk. Berikut gambar dari condeser mic :

Grafik Respon :

Respon frekuensi (frequency response) microphone didefinisikan sebagai rentang suara (dari frekuensi terendah hingga tertinggi) yang dapat dihasilkan dan variasinya di antara rentang tersebut.

Pada grafik dibawah dapat disimpulkan bahwa makin tinggi frekuensi maka semakin tinggi tingkat sensitivitasnya, atau bisa dikatakan berbanding lurus

p. PIR Sensor

Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah. Sensor PIR bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar.

Sensor ini biasanya digunakan dalam perancangan detektor gerakan berbasis PIR. Karena semua benda memancarkan energi radiasi, sebuah gerakan akan terdeteksi ketika sumber infra merah dengan suhu tertentu (misal: manusia) melewati sumber infra merah yang lain dengan suhu yang berbeda (misal: dinding), maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor.

Pada grafik tersebut : (a) Arah yang berbeda mengasilkan tegangan yang bermuatan berbeda, (b) Semakin dekat jarak objek terhadap sensor PIR, maka semakin besar tegangan output yang dihasilkan, (c) Semakin cepat objek bergerak, maka semakin cepat terdeteksi oleh sensor PIR karena infrared yang ditimbulkan dengan lebih cepat oleh objek semakin mudah dideteksi oleh PIR. Namun semakin sedikit juga waktu yang dibutuhkan karena sudah diluar jangkauan sensor PIR.

Dari grafik, didapatkan bahwa suhu juga mempengaruhi seberapa jauh PIR dapat mendeteksi adanya infrared dimana semakin tinggi suhu disekitar maka semakin pendek jarak yang bisa diukur oleh PIR.

q. Sensor Humidity

Kelembaban merupakan salah satu hal yang bisa mempengaruhi kondisi cuaca terhadap suatu daerah. Sensor kelembaban merupakan alat pengukur untuk mendefinisikan suatu kelembaban uap air yang terkandung di dalam udara. Ada dua jenis kelembaban yang akan diukur, yaitu :

1.      Kelembaban Absolut

Kelembaban absolut menjadi sebuah bilangan yang merujuk pada hitungan gram uap air yang tertampung pada 1 meter kubik udara.

2.      Kelembaban Relatif

Kelembaban relatif merupakan bilangan untuk menunjukkan seberapa persen perbandingan antara uap air yang tersedia di dalam udara pada saat pengukuran dan volume uap air maksimal yang akan tertampung oleh udaranya.

Grafik respon:



• Decoder (IC 4511)

    IC 4511 umumnya digunakan dalam berbagai aplikasi elektronik di mana ada kebutuhan untuk menampilkan angka desimal pada tampilan 7-segment, seperti penghitung digital, timer, kalkulator, dan papan skor. IC ini menyederhanakan pengendalian tampilan 7-segment dengan mengonversi masukan BCD menjadi sinyal kontrol segmen yang sesuai, sehingga menjadi pilihan populer untuk aplikasi-aplikasi tersebut.

Konfigurasi Pin Decoder:

Truth Table

• IC 7482

    IC 7482 adalah sebuah rangkaian logika digital yang disebut sebagai "4-bit binary full adder" dalam bahasa Inggris. Rangkaian ini umumnya dikenal sebagai penjumlah paralel biner 4-bit. Fungsinya adalah untuk menambahkan dua angka biner 4-bit dan menghasilkan hasil penjumlahan 4-bit beserta carry-out opsional.

Here, you can see the truth table of IC 7482

• IC 7483

   IC 7483 adalah sebuah rangkaian logika digital yang disebut sebagai "4-bit binary full adder dengan mode Carry Look-Ahead (CLA)" dalam bahasa Inggris. IC ini berfungsi sebagai penjumlah biner 4-bit dengan menggunakan metode carry look-ahead, yang memungkinkan penjumlahan cepat dan efisien dari dua angka biner 4-bit.

Here, you can see the truth table of IC 7482



• • IC 74157






  IC 74157 adalah sebuah multiplexer 2-ke-1 dengan pilihan data yang dikendalikan oleh decoder 2-ke-4. Dalam bahasa Inggris, IC ini dikenal sebagai "2-to-1 Data Selector/Multiplexer with 2-to-4 Decoder."

  Here, you can see the truth table of IC 7482

  • IC 74LS48




  IC 74157 adalah sebuah multiplexer 2-ke-1 dengan pilihan data yang dikendalikan oleh decoder 2-ke-4. Dalam bahasa Inggris, IC ini dikenal sebagai "2-to-1 Data Selector/Multiplexer with 2-to-4 Decoder."

  Here, you can see the truth table of IC 7482




4. Percobaan [Kembali]

A. Langkah-langkah Percobaan

1. Siapkan seluruh alat dan bahan yang akan digunakan di Proteus
2. Rangkailah semua alat dan seperti rangkaian dibawah pada software Proteus
3. Hubungkan semua komponen
4. Atur nilai variable (tengang, arus, dll)
5. Lalu tekan tombol jalankan
6. Simulasikan semua sensor yang ada
7. Revisi lagi apakah ada yang kurang dari rangkaian
8. Dan lakukan simulasi terakhir

B. Gambar Rangkaian

C. Prinsip Kerja Rangkaian

PRINSIP KERJA SISTEM OTOMASI PERTUMBUHAN JAMUR TIRAM

1. Touch sensor (diletakkan di ganggang troli)

sensor mendeteksi sentuhan manusia yg ditandai dengan test spin berlogika 1, maka sensor mengeluarkan tegangan output sebesar 5volt yang di unpankan ke voltase follower sehingga tegangan input juga sebesar 5 volt. tegangan ini didapatkan dari rumus voltase follower yaitu Vo = Vin kemudian diunmpankan ke R6 yang nilainya 5k sehingga tegangan VBE yg terukur sebesar 0,82 volt. karena tegangan VBE lebih dari 0,7volt maka transistor aktif. selabjutnya pada vcc 12v arus mengalir melalui R8 ke kaki base menuju kaki emitter dan menuju ground dan arus juga mengalir melalui relay ke kaki kolektor menuju kaki emitter dan menuju ground karena adanya aliran arus yg mengalir di relay maka switch berpindah dari kanan ke kiri yang menyebabkan motor bergerak yang menandakan sistem kerja troli aktif.

2. sensor loadcell (diletakkan dibawa tempat peletakkan barang troli )

sensor mendeteksi berat barang belanjaan yang dibawa. ketika barang >49 kg maka sensor akan aktif. ketika sensor aktif, maka tegangan keluaran wheatstone sebesar 0,01 diumpankan ke kaki non inverting amplifier .

3. Sensor ultrasonik ( diletakkan di bagian depan troli)

sensor ini mendeteksi jarak manusia dengan troli yang letaknya di bagiandepan troli. pada sensor ini ada 2 kondisi yaitu ketika <15% maka sensor aktif dan ketika >15% maka sensor tidak aktif. ketika potensiometer diatur 16% maka tegangan 0,88 diumpankan ke kaki inverting op amp yang bekerja sehingga detektor inverting dan tegangan di kaki non inverting sebesar 2,40v. sesuai dengan teori detektor inverting rumus untuk tegangan output yaitu Vout = Aol (V1-V2) didapatkan Vout = Aol (2,40-0,88) = 1,52 * 200.000 = 304.000v didapatkan vout = +vsat  dimna vsat = 15. kemudian tegangan tersebut diumpankan ke R3 menuju rangkaian fixed bias sehingga VBE lebih dari 0,7 maka transistor menyala.. pada vcc 15v arus mengalir dari R4 menuju kaki base ke kaki emitter dan menuju ground dan arus juga mengatur melalui relay maka switch berpindah dari kanan ke kiri yang menyebabkan roda troli bergerak ke depan.

4. Sensor infrared ( diletakkan di bagian kiri dan kanan troli)

ketika sensor mendeteksi adanya posisi manusia maka test spin berlogika 1 dan tegangan sebesar 5v masuk ke kaki non inverting amplifier yang akan mengeluarkan tegangan output sebesar 10v yang didapatkan dari rumus Vo= Vin * (RIN/RF + 1)    dimana Vin = 5 volt , RIN = 10k dan RF = 10k sehinggan Vo= 5*(10/10 +1) = 10volt yang dimpankan ke R7 sehingga terukur tegangan VBE sebesar 0,84 v. karena tegangan >0,7 maka transistor aktif, kemudian tegangan VBE masuk ke kaki base menuju emittor lalu ke ground lalu pada teganagan vcc 15v arus mengalir melalui relay ke kaki kolektor lalu menuju emittor dan menuju ground. karena adanya arus melalui relay, maka switch berpindah dari kiri ke kanan sehingga rangkaian menjadi loop tertutup sehingga motor bergerak ini menandakan troli bergerak kedepan dan mengarah kekanan dan kekiri

5. Sensor PIR ( diletakkan di dalam troli)

D. Video Simulasi

5. Download [Kembali]

Simulasi :

Download Rangkaian Simulasi [DISINI]

Download File HTML

Download Video Simulasi



Download File Library Touch Sensor klik disini

• Download File Library Sensor PIR klik disini

Download File Library Sound Sensor klik disini

 Download File Library Humidity Sensor klik disini

Datasheet :

Download Datasheet Touch Sensor Klik Disini

Download Datasheet Infrared Sensor Klik Disini

Download Datasheet PIR Sensor Klik Disini

Download Datasheet Humidity Sensor Klik Disini

Download Data Sheet Suhu LM35 klik disini

Download Datasheet Resistor Klik Disini

Download Datasheet Transistor NPN Klik Disini

Download Datasheet Relay Klik Disini

Download Datasheet Dioda Klik Disini

Download Datasheet Motor Klik Disini

Download Datasheet LED Klik Disini

Download Datasheet Gerbang NOT Klik Disini

Download Datasheet Gerbang AND Klik Disini

Download Datasheet IC 4511 Klik Disini

Download Datasheet IC 74LS48 Klik Disini

Download Datasheet IC 7483 Klik Disini

Download Datasheet IC 7482 Klik Disini

Download Datasheet IC 74157 Klik Disini



Download Datasheet OP-AMP LM358 Klik Disini

Download Datasheet OP-AMP LM741 Klik Disini

Download Datasheet Buzzer Klik Disini

Download Datasheet Potensiometer Klik Disini

Download Datasheet 7-segment Klik Disini
